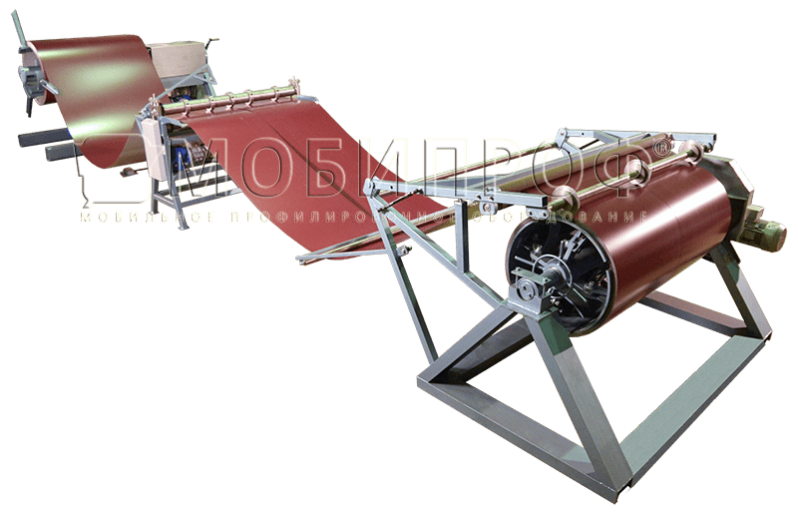

Линия продольной резки предназначена для раскроя рулонного металла на ленты заданной ширины с последующей намоткой в рулоны.
Устройство и особенности работы линии продольной резки металла

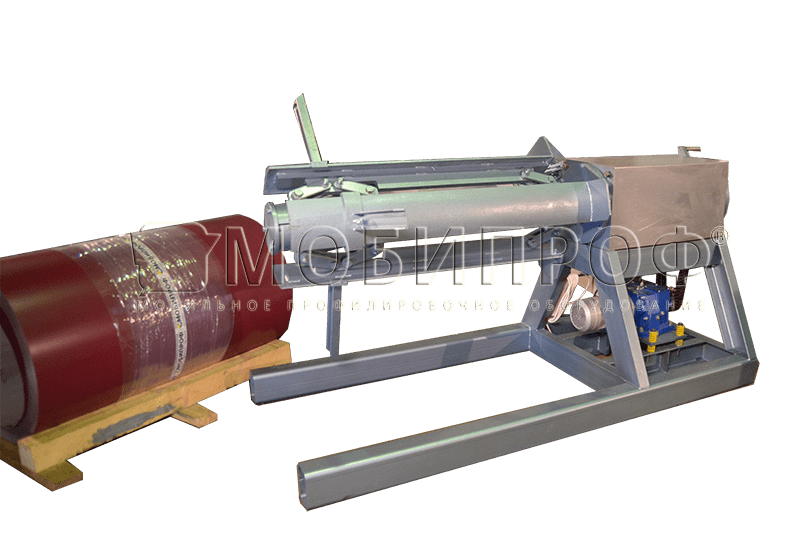

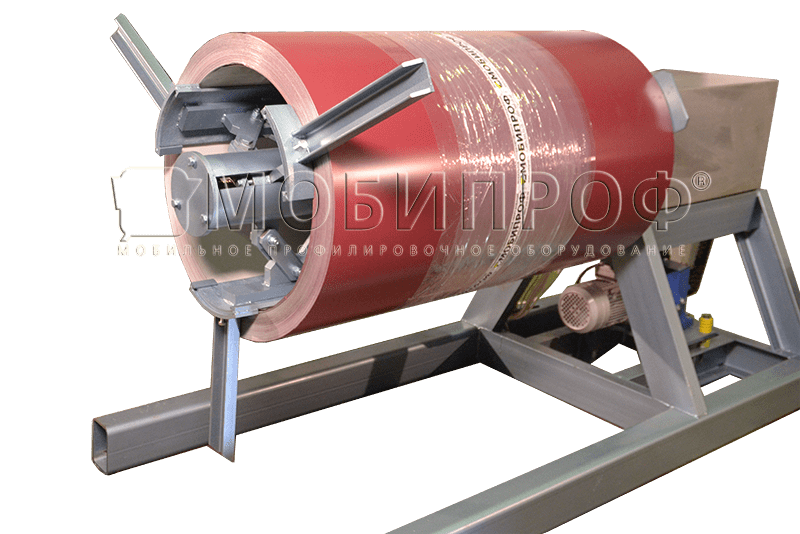

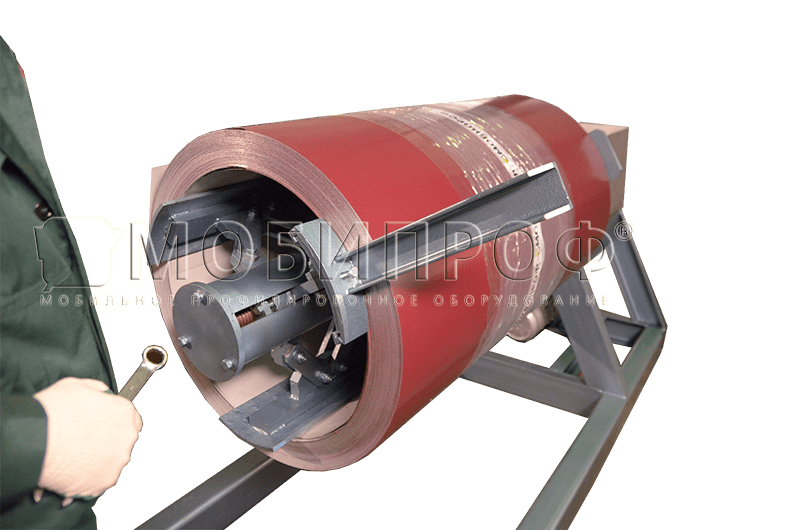

Подача рулонного металла в линии осуществляется при помощи консольного приводного разматывателя грузоподъемностью до 5 тонн. Консольная конструкция размотчика позволяет легко устанавливать и снимать рулон. Разжим лепестков разматывателя осуществляется вручную вращением рукоятки. Во избежание смещения рулона при размотке на лепестки устанавливаются ограничители.

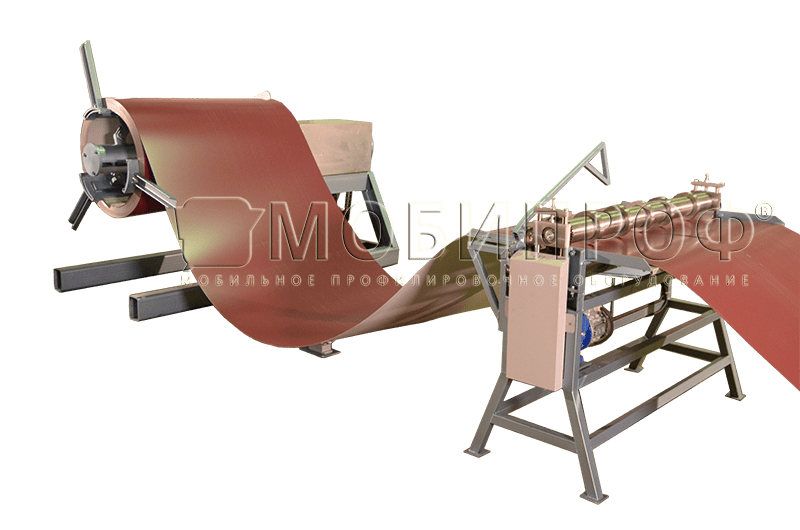

Для заправки металла в станок на разматывателе предусмотрен ручной режим управления. После того, как металл заправлен в станок, под ленту ставится бесконтактный датчик положения, а режим управления размотчиком переводится на автоматический.

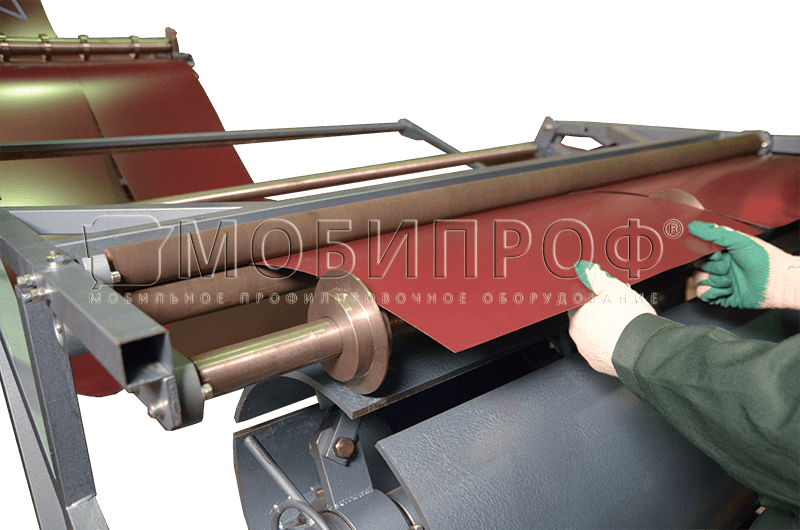

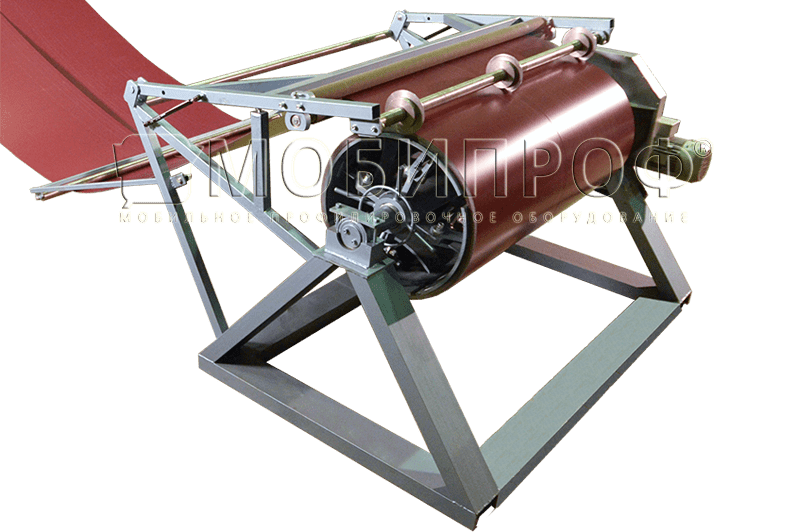

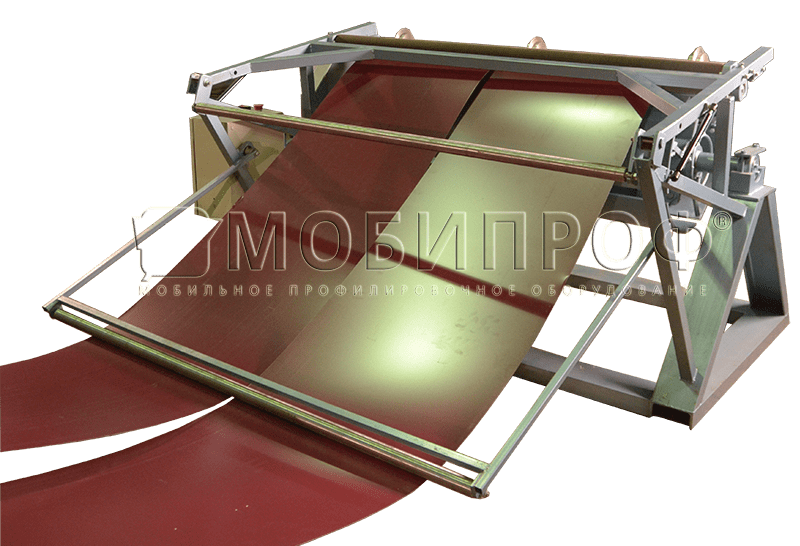

Резка металла происходит на станке СПР-1250/5-А при помощи дисковых ножниц. В базовой комплектации на станке установлено 5 пар ножей для продольного реза. При раскрое рулона шириной 1250 мм на две части нет необходимости снимать режущий инструмент, достаточно оставить центральные ножи в рабочем положении, а остальные просто развести в стороны.После раскроя порезанный металл заправляется в рулонный наматыватель. При намотке первые несколько витков делаются в ручном режиме, затем намотчик переводится на автоматический режим управления.
Производительность линии продольной резки рулонного металла определяется скоростью раскроя металла на соответствующем станке. Независимые системы управления разматывателя и наматывателя позволяют автоматически регулировать скорость размотки и намотки, синхронизируя со станком. При этом нет необходимости создавать общую систему управления всей линии.

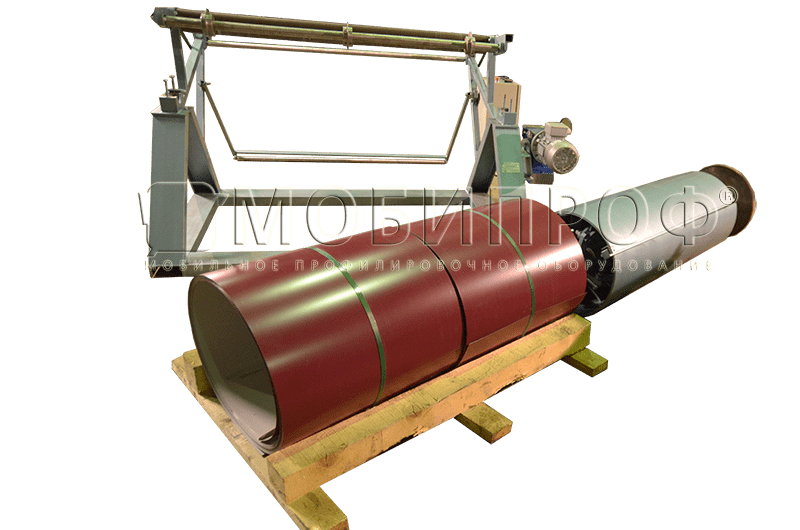

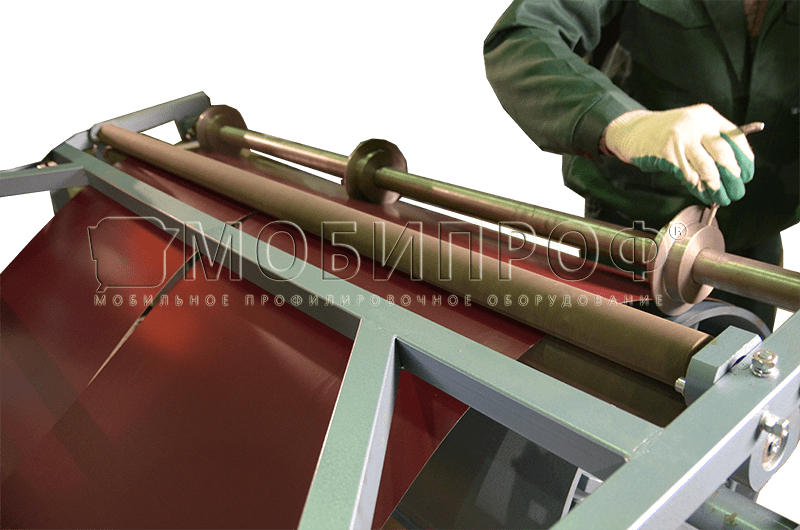

После выключения линии резки рулонной стали происходит автоматическая остановка всего задействованного оборудования: размотчика и намотчика. Для снятия штрипса вал с намотанными рулонами снимается с рамы, сжимаются лепестки, а затем вытаскивается вал.
Одними из основных преимуществ линии являются небольшая длина и отсутствие накопительной ямы для штрипса. При необходимости рулонный разматыватель можно заменить на модель с большей грузоподъемностью.
Таблица зависимости максимальной толщины реза от количества используемых ножей:
Примечание: Для резки на полосы шириной менее 80 мм дополнительно устанавливаются специальные узкие ножи.
